Informatie over Trekveren: Werking, Toepassingen en Selectie

Trekveren zie je terug in meer producten en machines dan je denkt. Ze leveren een gecontroleerde trekkracht en zorgen dat onderdelen automatisch terugkeren naar hun uitgangspositie. Juist in compacte constructies is een trekveer vaak de meest efficiënte oplossing. In dit artikel lees je hoe een trekveer werkt, waar je op let bij selectie en in welke sectoren metalen trekveren het meest worden toegepast.

De Basiswerking van een Trekveer

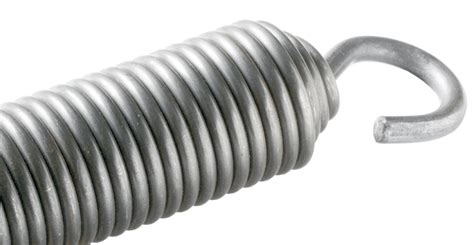

Een trekveer is een spiraalvormige veer waar aan beide uiteinden een metalen oogje met een stompe, afgeronde kop zit. Zoals de naam al doet vermoeden rekt een trekveer uit onder invloed van trekkracht. Een trekveer is een spiraalveer die kracht opbouwt wanneer je hem uitrekt. Zodra de belasting verdwijnt, trekt de veer het systeem weer terug. Dat maakt trekveren ideaal voor mechanismen die een ‘terugtrekbeweging’ nodig hebben, zoals kleppen, hendels, vergrendelingen en bewegende constructies. Het hoofdverschil tussen de twee veren ligt in hun werkingsmechanisme. Trekveren worden langer als er druk op staat. Ze trekken objecten naar elkaar toe. Het verschil tussen een drukveer en een trekveer zit in de richting van de belasting. Een drukveer wordt belast door indrukken en levert weerstand tegen compressie. Een trekveer doet precies het omgekeerde: hij levert trekkracht bij uitrekken. Binnen technische veren zijn het dus twee basisprincipes met elk een eigen toepassing.

Een trekveer wordt onder invloed van een trekkracht langer en zodra de kracht verdwijnt keert de veer terug in zijn originele positie. Dit noemen we elastische vervorming. Trekveren slaan energie op wanneer ze worden uitgerekt en geven deze energie vrij bij het loslaten.

Technische Factoren die de Kracht van een Trekveer Bepalen

De werking van een trekveer hangt af van een aantal technische keuzes. De belangrijkste zijn draaddikte, diameter, lengte en het aantal windingen. Een dunne trekveer reageert snel en is geschikt voor lichte, precieze bewegingen. Grovere uitvoeringen worden toegepast wanneer hogere krachten nodig zijn of wanneer de veer intensief belast wordt.

Ook materiaal speelt een grote rol. In veel toepassingen volstaan stalen veren, maar bij vocht, chemicaliën of hygiënische eisen wordt vaak gekozen voor RVS. In extreme omstandigheden (hitte, zout, zware cyclische belasting) kunnen ook speciale legeringen nodig zijn. De trekkracht die door een veer kan worden gegenereerd is afhankelijk van het gebruikte materiaal en de afmetingen. Trekveren worden meestal vervaardigd uit verenstaal (1.1200 - EN 10270-1) of uit Roestvaststaal 302 (1.4310 EN 10270-3). Daarnaast kan een trekveer een voorbelasting hebben: een beginspanning waardoor hij direct “pakt” bij de eerste beweging.

Bij Roveron bieden wij hoogwaardige veren aan in verschillende maten, vormen en materialen. Een trekveer is vervaardigd uit gewikkeld verenstaal en ontworpen om kracht op te vangen bij uitrekking. De trekkracht neemt toe naarmate de veer verder wordt uitgerekt. Bij Roveron bieden wij de volgende trekveren aan:

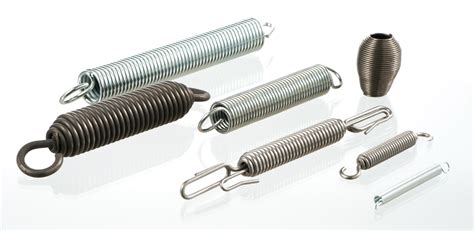

• Met Duitse ogen
• Met Engelse ogen
• Met dubbele ogen
• Met enkele ogen
• Met haken
• Met D-ogen
• Met losse ogen
• Met proppen of met schroefdraden aan beide uiteinden.

Als je een veer wilt aanpassen, kan dat. Je kunt de veer sterker, slapper, langer of korter maken. Het ontwerp kan samen worden veranderd. Er wordt gekeken of de veer geschikt is voor de aanpassingen. De materiaalkeuze is cruciaal. We bieden ook trekveren op streng aan, waardoor klanten kunnen experimenteren met verschillende lengtes. Langere trekveren worden vaak gebruikt als anti-knikveren of beschermveren.

Voor trekveren wordt meestal blank verenstaal van Klasse-C gebruikt vanwege de sterke kracht en relatief lage prijs. Roestvrij staal is ook populair vanwege de corrosiebestendigheid. Bovendien bieden we trekveren aan in exotische materialen zoals titanium, koper, aluminium, messing en nog veel meer. Heb je behoefte aan veren die bestand zijn tegen extreme temperaturen?

Bevestiging en Montage: Zo Gebruik je een Trekveer Goed

Hoe je een trekveer gebruikt, hangt sterk af van de uiteinden. De vorm van ogen of haken bepaalt hoe de kracht wordt overgebracht en hoeveel beweging mogelijk is. Veelgebruikte opties zijn gesloten ogen voor stevige montage, ogen in lijn voor een rechte krachtlijn en haakvormen voor snelle demontage. Bij bewegende constructies kan een draaibare uitvoering slijtage verminderen.

Een goed gekozen bevestiging voorkomt scheefbelasting, verkort de kans op breuk en maakt montage betrouwbaarder. Zeker bij herhaalde bewegingen loont het om hier vroeg in het ontwerp rekening mee te houden.

Voordelen van het Gebruik van Trekveren

Trekveren bieden diverse voordelen in verschillende toepassingen:

• Soepelere beweging: Trekveren maken het makkelijker om te bewegen. Ze verminderen de spanning in mechanismen, waardoor het minder kracht kost om te bewegen.
• Minder slijtage: Door de spanning te verlagen, neemt de druk op onderdelen zoals raamkozijnen af. Dit zorgt voor minder slijtage en een langere levensduur van het mechanisme.
• Verbeterde veiligheid: Trekveren helpen voorkomen dat onderdelen plotseling dichtvallen of klappen. Dit vermindert het risico op beknelling van vingers of handen.
• Veelzijdigheid: Trekveren zijn geschikt voor veel situaties. Ze worden gebruikt in huishoudelijke apparaten, industriële machines en sportartikelen, wat hun veelzijdigheid aantoont.
• Eenvoudige installatie: Trekveren zijn vaak gemakkelijk te installeren en vereisen meestal minder complexe montage dan andere veertypen.

Deze voordelen maken trekveren geschikt voor situaties met constante spanning.

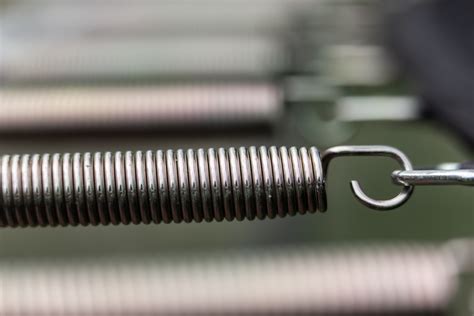

Voorbeelden van Trekveren in Veelzijdige Toepassingen

Trekveren worden gebruikt in sectoren waar betrouwbaarheid en gecontroleerde spanning cruciaal zijn. In defensie en luchtvaart zie je ze terug in vergrendel- en bedieningssystemen, vaak met materialen die bestand zijn tegen trilling en temperatuurwisselingen. In de medische sector worden trekveren toegepast in instrumenten en apparaten waar hygiëne en constante werking belangrijk zijn, bijvoorbeeld in doseer- en verstelmechanismen.

Offshore en maritiem vragen om corrosiebestendige oplossingen door zout en vocht, terwijl in de agrarische sector vooral robuustheid telt onder vuil, trillingen en wisselend weer.

Trekveren kun je vinden in balpennen, trampolines, garagedeuren, landbouwwerktuigen, fitnessapparatuur of als spanners om doeken strak te hangen. Ze zijn ook cruciaal in huishoudelijke apparaten zoals wasmachines en in sportartikelen zoals trampolines. Daarnaast vind je trekveren in industriële machines, landbouwapparatuur, en zelfs in medische apparatuur. De Carver, een soort crosstrainer op wielen, maakt gebruik van een trekveer mechanisme om de beweging van de armen en benen te faciliteren.

Hier zijn enkele specifieke sectoren waar trekveren worden toegepast:

• Offshore
• Hydraulische systemen
• Verpakkingsmaterialen
• Agrotechniek
• Machinebouw
• Verlichtingstechniek
• Voedselverwerkingsindustrie
• Afsluiters en appendages
• Designbureaus
• Metaalverwerkingsindustrie
• Garagedeuren
• Fitnessapparatuur

De Juiste Trekveer voor Jouw Toepassing

In veel toepassingen biedt een standaard trekveer een praktische en kostenefficiënte oplossing. Wanneer constructies specifieke eisen stellen aan kracht, afmetingen of gebruiksomstandigheden, kan een maatwerkuitvoering extra mogelijkheden bieden. Door vorm, materiaal en bevestiging nauwkeurig af te stemmen op de toepassing ontstaat een veer die optimaal aansluit op het systeem en langdurig stabiel blijft functioneren.

Twijfel je welke uitvoering past bij jouw toepassing? Dan helpt de vraag “welke trekveer heb ik nodig?” om gericht te kijken naar kracht, slag, omgeving en bevestiging.

Bij Alcomex zijn de meeste standaard trekveren direct uit voorraad leverbaar en gemakkelijk te bestellen in onze webshop. Met onze trekveer calculator kunt u exact berekenen welke trekveer u nodig heeft. Daarnaast kunt u bij ons ook trekveren op maat laten produceren.

Bij Roveron ontwerpen wij je trekveer volledig op maat. We bekijken de specifieke eisen van jouw gewenste veer. Heb je een bestaande veer die aangepast moet worden? Neem contact met ons op voor maatwerk drukveren, afgestemd op jouw situatie.
