In de wereld van digitale elektronica is het cruciaal om de stabiliteit van signalen te waarborgen. Een veelgebruikte methode om dit te bereiken is door het gebruik van pull-up en pull-down weerstanden. Deze componenten voorkomen dat digitale lijnen "zweven" en zorgen ervoor dat ze een gedefinieerd logisch niveau hebben, hetzij hoog (1) of laag (0).
Wat zijn Pull-up en Pull-down Weerstanden?
Een pull-up (of pull-down) weerstand is een elektrische component die wordt gebruikt om een logisch signaal op een digitale pin in een rusttoestand te "trekken" naar een gedefinieerd niveau. Bij een pull-up weerstand wordt een lijn via een weerstand verbonden met de positieve voedingsspanning (VCC, VDD, V+). Hierdoor heeft de lijn in rust een HOOG potentiaal.
In een digitaal circuit zijn de waarden altijd LAAG (0) of HOOG (1). Soms moeten we de status wijzigen van 0 naar 1 of van 1 naar 0, maar het signaal mag niet "zweven" (dus niet 0 en niet 1 zijn). De pull-up weerstand zorgt ervoor dat de status van de digitale pin in rust HOOG is, bijvoorbeeld 3,3V voor een GPIO-pin van een Raspberry Pi.
Een pull-down weerstand doet precies het tegenovergestelde: het trekt de digitale pin in rust naar een LAAG niveau (0V).
Waarom zijn deze Weerstanden Nodig?
Het rechtstreeks verbinden van digitale signalen met de voedingsspanning of aarde is niet verstandig en wordt sterk afgeraden. Digitale circuits, zoals de GPIO-poort van een Raspberry Pi, werken met zeer lage stromen. Een directe verbinding kan de stroomsterkte ongewenst verhogen, wat het gevoelige logische circuit kan beschadigen. Weerstanden zijn essentieel om de stroom te beperken en te regelen.
Een weerstand is een stroombeperkend component dat weerstand biedt aan de stroom die erdoorheen gaat. De weerstand wordt gemeten in Ohm (Ω). Volgens de wet van Ohm (I=U/R, stroom = spanning / weerstand) geldt: hoe hoger de weerstand, hoe lager de stroom bij een gelijkblijvende spanning.
Een pull-up weerstand maakt een gecontroleerde stroom mogelijk van de voedingsbron naar de digitale ingangspin. Een pull-down weerstand regelt de stroom van de digitale ingang naar de aarde. Beide typen weerstanden zorgen ervoor dat de digitale status LAAG of HOOG blijft.

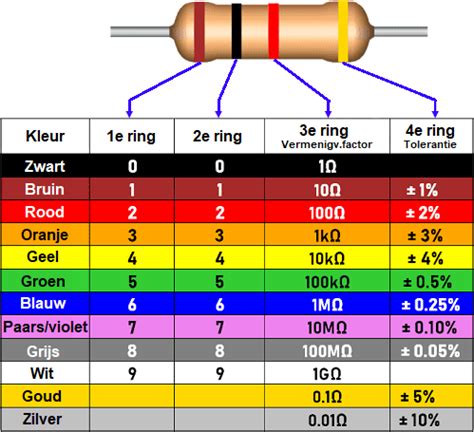

In Raspberry Pi-projecten is een waarde van 10 kOhm voor pull-up/pull-down weerstanden zeer gangbaar. Deze waarde komt overeen met de kleurcode bruin (1), zwart (0), oranje (x1000), wat resulteert in 10.000 Ohm of 10 kOhm.
Toepassing van Pull-up en Pull-down Weerstanden
Stel dat we een logische status "in rust" nodig hebben die verandert door externe interactie, zoals het indrukken van een knop. In dat geval gebruiken we pull-up of pull-down weerstanden.
Pull-up Weerstanden

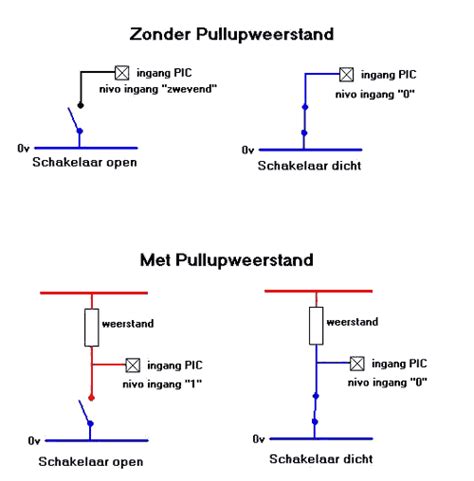

Als de status HOOG "in rust" gewenst is en deze naar LAAG moet veranderen door externe interactie, gebruiken we een pull-up weerstand. De digitale logische headerpin (GPIO) kan worden omgeschakeld van logisch 1 (HOOG) naar logisch 0 (LAAG) met behulp van een schakelaar. De weerstand is verbonden met de voedingsspanning (bv. 3,3V). Zolang de schakelaar niet wordt ingedrukt, heeft de pin een spanning van 3,3V en is de pin HOOG. Wanneer de schakelaar wordt ingedrukt, wordt de pin kortgesloten naar aarde, waardoor deze LAAG wordt.
Zonder de pull-up weerstand zou de pin zweven wanneer de schakelaar open is, wat ongewenst kan zijn. Zelfs wanneer de schakelaar wordt ingedrukt en de circuit naar de aarde wordt kortgesloten, stroomt er dankzij de pull-up weerstand een kleine hoeveelheid stroom (bij 3,3V en 10kΩ is dit 0,33 mA) van de bron naar de weerstand en de schakelaar naar de aarde. Dit voorkomt een directe kortsluiting die het circuit zou kunnen beschadigen.
Pull-down Weerstanden
Het principe van de pull-down weerstand is vergelijkbaar, maar dan omgekeerd. De pull-down weerstand is verbonden met de GND (ground) of 0V. De digitale logische pin is "in rust" LAAG (0V). Wanneer een schakelaar wordt ingedrukt die de pin verbindt met de voedingsspanning (3,3V), wordt de pin HOOG. Een kleine stroom vloeit dan van de 3,3V-bron naar de GND via de gesloten schakelaar en de pull-down weerstand, wat voorkomt dat de pin direct kortgesloten wordt met de 3,3V-bron.
Interne Pull-up/Pull-down Weerstanden
Veel moderne microcontrollers en single-board computers, zoals de Raspberry Pi en Raspberry Pi Pico, beschikken over interne pull-up en pull-down weerstanden voor hun digitale I/O-pinnen. Deze zijn vaak zwakker (hebben een hogere weerstandswaarde) dan externe weerstanden, wat resulteert in een zeer lage stroomsterkte.
Voor toepassingen met meerdere digitale signalen, waarbij meer dan twee of drie digitale headerpinnen nodig zijn, kan een weerstandsnetwerk (ook wel SIP-weerstanden genoemd) worden gebruikt. Dit is een compacte oplossing met meerdere weerstanden in één behuizing.
Berekening en Selectie van Weerstandswaarden
De keuze van de weerstandswaarde voor pull-up en pull-down weerstanden is afhankelijk van diverse factoren en vereist een balans tussen verschillende eisen.
Algemene Richtlijnen
- Stroombeperking en Energiebesparing: Een hogere weerstandswaarde leidt tot een lagere stroomsterkte, wat energie bespaart.
- Drijfvermogen: Een lagere weerstandswaarde zorgt voor een sterker drijfvermogen, wat nodig kan zijn om de digitale pin snel naar het gewenste niveau te brengen, vooral bij hogere frequenties.
- Signaalstabiliteit en Ruis: Weerstanden helpen bij het dempen van interferentie die wordt gegenereerd door externe stroombronnen op de chip.
- Bescherming: Ze beschermen de interne componenten van de chip, zoals beschermingsdiodes.
- Compatibiliteit: Bij het koppelen van verschillende logische families (bv. TTL en CMOS) kunnen pull-up weerstanden nodig zijn om de spanningsniveaus aan te passen.
Als vuistregel wordt vaak een waarde tussen 1 kΩ en 10 kΩ gebruikt voor algemene toepassingen. Voor Raspberry Pi-projecten is 10 kΩ een veelvoorkomende keuze.
Specifieke Toepassingen en Berekeningen
De optimale weerstandswaarde kan variëren afhankelijk van de specifieke toepassing:
- LED's: Voor het aansturen van LED's met een typische stroom van enkele mA, kan de pull-up weerstand berekend worden. Bijvoorbeeld, voor een 5V systeem en een LED die 20mA vereist: R = (5V - 0.7V) / 20mA = 215Ω. Om veiligheidsredenen wordt vaak een waarde van 1-2 kΩ gekozen.
- Optocouplers: Afhankelijk van de configuratie kunnen weerstandswaarden variëren van 1 kΩ tot wel 500 kΩ.
- Transistoren (NPN/PNP): De waarde hangt af van de belasting aan de collector. Voor LED-belastingen kunnen hogere waarden worden gebruikt, terwijl voor relaisbelastingen lagere waarden (bv. < 4.7 kΩ) nodig zijn om voldoende collectorstroom te leveren.
- TTL en CMOS: Voor TTL-circuits worden waarden tussen 1 kΩ en 10 kΩ aanbevolen. Voor CMOS-circuits kunnen hogere waarden, zoals 100 kΩ of zelfs 1 MΩ, worden gebruikt, hoewel bij zeer lange lijnen lagere waarden (bv. < 100 kΩ) beter zijn om interferentie te verminderen.
- I2C Bus: De weerstandswaarde is afhankelijk van de busfrequentie. Voor de standaardmodus (100 kHz) is 10 kΩ gebruikelijk. Voor FAST-modus (400 kHz) wordt vaak 1 kΩ gebruikt om de stijgtijd te verkorten. De algemene formule voor de minimale pull-up weerstand (Rmin) op een I2C-bus is: Rmin = {Vdd (min) - 0.4V} / 3 mA. De maximale weerstand (Rmax) wordt bepaald door de buscapaciteit en de timingvereisten.
De selectie van de pull-up of pull-down weerstand moet altijd in combinatie met de specifieke kenmerken van de schakeling, de datasheets van de componenten en de omgevingsfactoren worden overwogen.
Wanneer zijn I2C-pull-up-waarden van belang? - Werkbankwoensdagen
Pull-up en pull-down weerstanden zijn onmisbare componenten in digitale elektronica die zorgen voor stabiliteit en betrouwbaarheid. Door deze weerstanden strategisch in je schakelingen toe te passen, voorkom je onvoorspelbaar gedrag en leg je een solide basis voor de werking van digitale circuits.
