F-connector: Aansluiten en Gebruiken van Coaxkabels

De F-connector is een essentieel onderdeel voor het aansluiten van coaxkabels voor internet, radio en televisie. Deze connectoren, ook wel f-stekkers genoemd, zijn ontworpen om een storingsvrije verbinding te garanderen en zijn eenvoudig te monteren op splitters, versterkers en rechtstreeks op de coaxkabel. Ze zijn verkrijgbaar in mannelijke (male) en vrouwelijke (female) uitvoeringen, waarbij de male connectoren op de kabel worden gemonteerd en de female connectoren zich op de apparatuur bevinden, zoals op splitters en antenneversterkers.

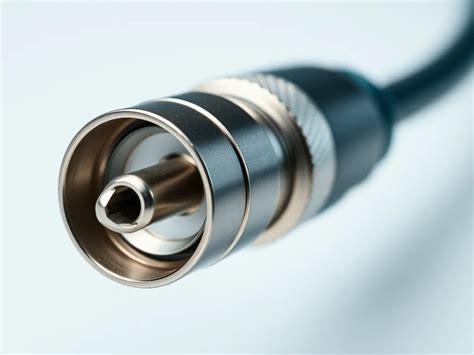

De F-connector wordt herkend aan de specifieke montage op een coaxkabel, waarbij de binnenkern van de connector gevormd wordt door de binnenste ader van de coaxkabel zelf. Dit zorgt voor een directe en betrouwbare signaaloverdracht.

Soorten F-connectoren

Binnen de categorie F-connectoren onderscheiden we voornamelijk twee typen F-male connectoren, gebaseerd op hun verbinding met de F-female connector:

• Type 1: Dit type wordt vaak gebruikt voor professionele doeleinden en wordt op de female connector geschroefd. Dit zorgt voor een zeer stevige en betrouwbare verbinding.

Daarnaast zijn er verschillende varianten van F-connectoren op de markt, elk ontworpen voor specifieke toepassingen en kabeltypes:

• Compressie connectoren: Deze worden vastgezet met een compressietool en zijn ideaal voor buitengebruik vanwege hun waterdichte eigenschappen. Ze zijn bijzonder geschikt voor RG6 quad shield kabels en bieden een duurzame, roestbestendige verbinding.
• Draai-op connectoren (Twist-on): Deze worden eenvoudig op de kabel gedraaid zonder speciaal gereedschap. Ze zijn makkelijk in gebruik voor binnenshuis toepassingen, maar minder geschikt voor buitengebruik.
• Klik-op connectoren (Snap-on): Deze worden op de coaxaansluiting geklikt. Ze zijn snel te installeren, maar bieden een minder veilige verbinding dan schroef- of compressietypes.
• 90 graden connectoren: Ideaal voor situaties waar de kabel in een krappe ruimte moet worden aangesloten.
• Verloopstukken (F plug to F plug): Gebruikt om twee coaxkabels met elkaar te verbinden, bijvoorbeeld voor verlengingen of kabelreparaties.

Toepassingen van F-connectoren

F-connectoren zijn veelzijdig en worden in diverse situaties gebruikt:

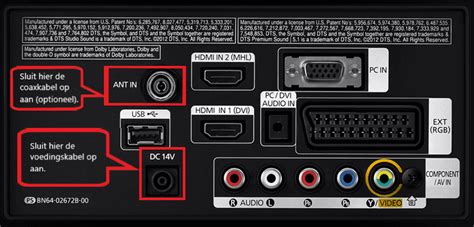

• Televisieaansluitingen: Dit is de meest voorkomende toepassing. De coaxconnector op de achterkant van uw televisie, kabelbox of wandcontactdoos is vrijwel zeker een F-type connector.
• Antenne-installaties: Bij het installeren van een dakantenne of binnenantenne worden vaak F-connector coaxkabels gebruikt.
• Internetmodems: Hoewel kabelmodems vaak gebruik maken van glasvezelkabels, vereisen sommige internetinstallaties nog steeds F-type coaxaansluitingen.
• Camerabeveiliging: Sommige bewakingscamera's maken gebruik van mini-coaxkabels met F-plug uiteinden voor een schone en betrouwbare videoverbinding over korte afstanden.
• Amateurradio en CB-antennes: Specifieke amateurradio- en CB-antenneconnectortypes maken gebruik van F-connectoren voor thuisgebouwde antennes en aangepaste radio-installaties.

Kwaliteit en Merken

De markt biedt een breed scala aan F-connectoren van diverse merken. Het is echter belangrijk om te kiezen voor kwaliteit, aangezien een slechte verbinding gevoelig is voor storingen en signaalverlies. Bekende en betrouwbare merken zijn onder andere Hirschmann, bekend om hun wit-blauwe push-on uitvoering, en Technetix, geroemd om hun professionele metalen uitvoeringen. De Hirschmann POFC070 f-connector is een voorbeeld van een Kabel Keur goedgekeurde connector, speciaal ontworpen voor een storingsvrije doorvoer van internet-, radio- en televisie-signalen, en is eenvoudig zelf te installeren op specifieke coaxkabels zoals KOKA799 en KOKA 9TS.

Een goede F-connector sluit naadloos aan op de coaxkabel. Een connector die niet goed past, kan leiden tot instraling en het risico op losraken van de kabel, vooral omdat een schroefkoppeling geen trekontlasting biedt.

Installatie van een F-connector

Het installeren van een F-type connector op een coaxkabel is over het algemeen een eenvoudig proces dat geen speciaal gereedschap vereist, tenzij u gebruikmaakt van compressie connectoren.

1. Voorbereiding van de kabel: Zorg voor een schone kabeluiteinde. Strip de buitenmantel van de coaxkabel ongeveer 1,3 cm (3/4 inch) terug. Snijd alleen de buitenste laag, zonder de onderliggende vlechtwerklaag te beschadigen.
2. Vlechtwerk terugvouwen: Vouw het metalen vlechtwerk (de afscherming) naar achteren over de buitenmantel van de kabel.
3. Binnenste isolatie strippen: Strip de witte plastic isolatielaag rond de centrale geleider voorzichtig over ongeveer 0,64 cm (1/4 inch). Zorg ervoor dat het vlechtwerk de centrale geleider niet raakt, aangezien dit de signaalkwaliteit kan beïnvloeden. De centrale geleider (stinger) moet aan het einde van de connector uitsteken.
4. Connector plaatsen: Schuif de F-connector over het voorbereide kabeluiteinde. De centrale geleider van de kabel moet in het midden van de connector passen. Dit kan enige druk vereisen.
5. Bevestigen:
   • Bij schroefconnectoren schroeft u de connector stevig op de kabel.
   • Bij compressie connectoren plaatst u de connector en gebruikt u een speciale krimptang om de connector vast te zetten. Zorg ervoor dat u de juiste maat die voor uw kabeltype gebruikt.
   • Bij draai-op connectoren draait u de connector simpelweg op de kabel totdat deze vastzit.

Een correct geïnstalleerde F-connector zit stevig vast en de centrale geleider steekt netjes uit de connector, klaar om verbonden te worden met uw apparatuur.

Verschillende Coaxkabeltypes en Connectoren

Coaxkabels variëren in dikte, afscherming en impedantie (meestal 50 of 75 ohm). Het is cruciaal om de juiste connector te kiezen die past bij het type coaxkabel dat u gebruikt. Veelvoorkomende coaxkabeltypes zijn:

• RG-6: Een veelgebruikte kabel voor kabel- en satellietinstallaties.
• RG-59: Een dunnere kabel dan RG-6, geschikt voor kortere afstanden.
• RG-8, RG-11, RG-213: Dikker kabels voor signaaloverdracht over langere afstanden met minimale signaalverlies, vaak gebruikt voor radiofrequenties.
• LMR: Flexibele kabels, vaak gebruikt in mobiele radio-toepassingen.

Naast F-connectoren bestaan er ook andere typen coaxconnectoren, zoals N-Series, BNC, TNC, UHF, SMA en FME, elk met hun specifieke toepassingen en frequentiebereiken.

Een F-connector die niet correct is aangesloten, kan leiden tot signaalverlies of storingen. Hoewel de F-connector een bewezen en betrouwbare oplossing blijft voor veel toepassingen, is het belangrijk om bij de installatie zorgvuldig te werk te gaan en de juiste materialen te gebruiken.
