In de wereld van digitale elektronica spelen pull-up en pull-down weerstanden een cruciale rol bij het handhaven van signaalstabiliteit en het voorkomen van ongewenste schakeltoestanden. Deze weerstanden zijn essentieel bij het werken met digitale ingangen, zoals drukknoppen of schakelaars, om ervoor te zorgen dat de ingangsspanning altijd een gedefinieerd niveau heeft, hetzij hoog (logische 1) of laag (logische 0).
Wat is weerstand?
Een weerstand is een component dat weerstand biedt wanneer er stroom doorheen gaat. Het is een stroom beperkend component dat veel wordt gebruikt in elektronische schakelingen. Weerstand wordt gemeten in Ohm met het symbool Ω. De wet van Ohm beschrijft de relatie tussen spanning (U), stroom (I) en weerstand (R): I = U/R. Een hogere weerstandswaarde resulteert in een lagere stroom bij gelijkblijvende spanning.
De functie van een pull-up weerstand

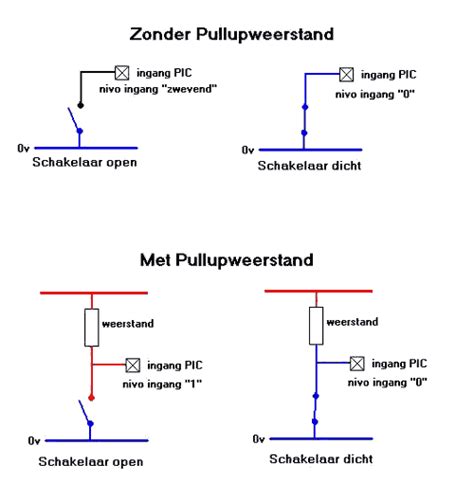

Een pull-up weerstand is een weerstand die is verbonden tussen een digitale ingang en een positieve voedingsspanning (VCC of VDD). De functie ervan is om de digitale ingang naar een logisch "1" (hoog) niveau te trekken wanneer er geen externe signaalbron is die de ingang verbindt met de grond (GND). Dit voorkomt een "zwevende" toestand, waarbij de ingang geen gedefinieerd niveau heeft en onvoorspelbaar gedrag kan vertonen.
Wanneer een schakelaar of knop die is aangesloten op de digitale ingang niet is ingedrukt, zorgt de pull-up weerstand ervoor dat de ingang op een hoog niveau blijft. Zodra de schakelaar wordt ingedrukt, wordt de ingang verbonden met de grond (GND), waardoor de spanning naar een laag niveau (logische 0) wordt getrokken. De pull-up weerstand fungeert hierbij als stroombegrenzer om kortsluiting te voorkomen.
De functie van een pull-down weerstand
Een pull-down weerstand doet precies het tegenovergestelde van een pull-up weerstand. Het is een weerstand die is verbonden tussen een digitale ingang en de grond (GND). Deze weerstand trekt de ingang naar een logisch "0" (laag) niveau wanneer er geen externe signaalbron is die de ingang verbindt met de positieve voedingsspanning.
Wanneer een schakelaar of knop die is aangesloten op de digitale ingang niet is ingedrukt, zorgt de pull-down weerstand ervoor dat de ingang op een laag niveau blijft. Zodra de schakelaar wordt ingedrukt en verbonden met de positieve voedingsspanning, wordt de spanning naar een hoog niveau (logische 1) getrokken.
Waarom zijn deze weerstanden nodig?
Digitale circuits, zoals de GPIO-poorten van microcontrollers, werken met specifieke spanningsniveaus. Ongebruikte of niet aangesloten digitale ingangen kunnen "zwevende" toestanden vertonen, wat kan leiden tot onvoorspelbaar gedrag en foutieve metingen door omgevingsruis. Pull-up en pull-down weerstanden zorgen ervoor dat de ingang altijd een gedefinieerd niveau heeft, wat essentieel is voor betrouwbare werking.
Bovendien voorkomt het direct aansluiten van een spanning op een logische ingang schade aan het gevoelige circuit. Een directe verbinding kan leiden tot een te hoge stroomsterkte, vergelijkbaar met een kortsluiting. Weerstanden beperken deze stroom tot een veilig niveau.
Typische waarden en overwegingen
De meest gebruikelijke weerstandswaarden voor pull-up en pull-down configuraties zijn 10kΩ. Deze waarde wordt vaak gekozen omdat deze een goede balans biedt tussen stroomverbruik en signaalintegriteit. Een te lage weerstandswaarde kan leiden tot een hoger stroomverbruik, terwijl een te hoge weerstandswaarde de gevoeligheid voor kleine spanningsveranderingen kan verminderen.
De keuze van de weerstandswaarde kan ook afhangen van de lengte en het type van de gebruikte printbanen of kabels. Bij langere verbindingen kunnen parasitaire effecten optreden, zoals inductie, die de signaalflanken kunnen beïnvloeden. Het is raadzaam om de signaalvorm te controleren met een oscilloscoop om er zeker van te zijn dat deze stijl blijft.
In sommige microcontrollers, zoals de Raspberry Pi, zijn interne pull-up weerstanden aanwezig die via software kunnen worden geactiveerd. Dit kan handig zijn om het aantal externe componenten te verminderen.
Toepassingen
Pull-up en pull-down weerstanden worden veel gebruikt in diverse digitale schakelingen, waaronder:
- I/O-verbindingen in microchips en microcontrollers.
- Systemen met eendraadsprotocollen.
- Interfacing met open-drain en open-collector uitgangspoorten.
- Het aansturen van componenten zoals Nixie buizen.
Pull-up en pull-down weerstanden
Verschil met Tri-state
In tegenstelling tot pull-up en pull-down weerstanden, waarbij een lijn altijd naar een hoog of laag niveau wordt getrokken, hebben tri-state uitgangen drie mogelijke toestanden: hoog, laag of hoog-impedant (uitgeschakeld). Bij tri-state schakelingen zijn pull-up weerstanden soms nog steeds nuttig om te voorkomen dat de ingangen zweven wanneer ze in de hoog-impedante toestand zijn.
Pull-up en pull-down weerstanden zijn onmisbare componenten in digitale elektronica, die zorgen voor stabiliteit en betrouwbaarheid van digitale signalen. Door deze weerstanden strategisch in schakelingen toe te passen, kan onvoorspelbaar gedrag worden voorkomen en een solide basis worden gelegd voor de werking van digitale circuits.
